產品概述

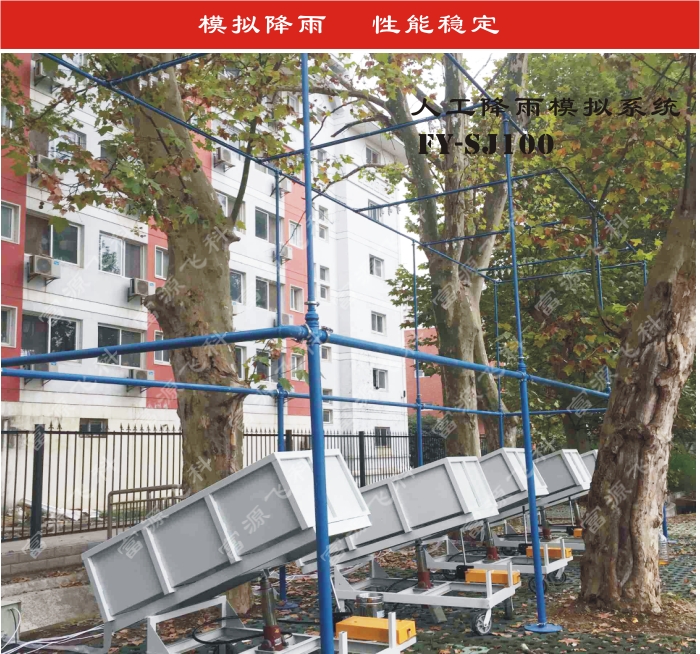

FY-SJ100型人工降雨模擬系統與自然降雨物理性能相似，采用旋轉下噴式噴頭模擬降雨，水泵采用可控的變頻潛水泵，可任意調節水泵的功率，從而可以實現雨量大小的調節，同時在主管路上安裝有壓力傳感器，可實時的反映主水路的壓力情況，可做到閉環自動控制雨強大小。

應用領域

1、在一定范圍內進行模擬自然降雨的影響，能在一定范圍內任意調節雨滴的尺寸和降雨量。
2、研究土壤侵蝕和降雨密度的關系。
3、不同土壤類型的潛在侵蝕機理研究。
4、研究土壤侵蝕的可能的保護措施。
5、模擬降雨大廳等環境實驗室。


產品特點

1、控制系統更先進：降雨控制系統采用閉環測控，以現場實際測量的雨量值與實驗設定置之差變步長無限逼近設定值，這樣既可排除系統率定誤差、管路、噴頭偶然因素對降雨影響，又可很好的消除水滯后慣性波動。逼近式控制算法使雨強調控平穩、快速。簡而言之，就是在降雨區下部所布設的電子雨量計可以實時監測降雨強度的大小，其測定的數據傳輸至模擬降雨自動控制臺，與設定的雨強進行逼近式對比分析，然后再自動調節流量調節閥、電子管路開關、調壓閥等組件，調節出水量和回水量改變水壓及噴頭噴水強度，從而更方便準確地模擬不同自然降雨強度。

2、供水管路布設更合理：為確保整個降雨區中每個噴頭處的管路供水流量最大可能一致，整個噴頭給水系統采取管路流量均衡供水（幾何中心供水）辦法，即1個一級分水為左右兩半部分，2個二級分水再通過分區電動開關閥/流量傳感器，注入左右兩部分的噴頭供水管路中，且所配備的 電動開關閥/流量傳感器均可以獨自工作也可以組合工作用以滿足單個小區或多個小區的組合降雨需要。每個區均可在不同降雨?duì)顟B(tài)下同時獨立降雨、互不影響，又可以無暇縫的聯動組合進行大面積模擬降雨。

3、供水管道安裝更科學：降雨管道所選用的是以國標焊管（GB/T3091-2001）為基材，經拋光處理，外鍍鋅鎳合金內涂環氧樹脂而成，是在給水內涂塑復合鋼管的基礎上發展起來的一種新型給水管。用鋅鎳合金鍍層取代熱鍍鋅層，及解決了水的二次污染問題，又使外防腐層的耐蝕性成倍提高，從而大幅度提高了給水管的整體使用壽命，既降低了成本，還提高了表面的裝飾性。管道連接方式為：Φ50（含50）以下為絲接，Φ50以上為卡箍連接，這樣方便以后檢修。

4、模擬降雨噴頭性能更優良：模擬降雨噴頭性能有了更大改進。

系統組成

本系統由主控制器、信號采集器、顯示屏、計算機組成。

主控制器的組成：主控制器外部由機箱，總電源開關，顯示屏電源開關，氣泵、水泵、備泵、小水泵開關，下噴1—8區選擇開關，下噴區、側噴Ⅰ區、側噴Ⅱ區自動手動選擇開關，下噴區、側噴Ⅰ區、側噴Ⅱ區閥門開度手動調節鈕，下噴區、側噴Ⅰ區、側噴Ⅱ區閥門開度表，下噴區、側噴Ⅰ區、側噴Ⅱ區壓力表組成。

主控制器內部由開關電源，電源板，壓力控制板，開度控制板，自動關泵控制板，繼電器組接線端子組成。

信號采集器由主控板，信號接收板，顯示板，外控板組成。
